LTR_390UV_使用记录

 这篇文章主要是记录一下LTR-390的代码,以及在使用中遇到问题；
这是一款波长在310nm左右的紫外线传感器，优点主要就是价格便宜，缺点就是这个检测波长有点不上不下的，即不靠近UVA也不靠近UVB，其实还是有点鸡肋的。

分辨率可以达到20bit并且带18倍的增益，基本能满足设计需求

一、规格参数

  点击链接查看数据手册;不过这一份手册是最基础的，没有介绍传感器的数值计算方式，可以参考《LTR-390UV_Final_ DS_V1 1.pdf》这份文件，也是找了不少资料才发现嘉立创数据手册有缺陷，不知道什么情况.

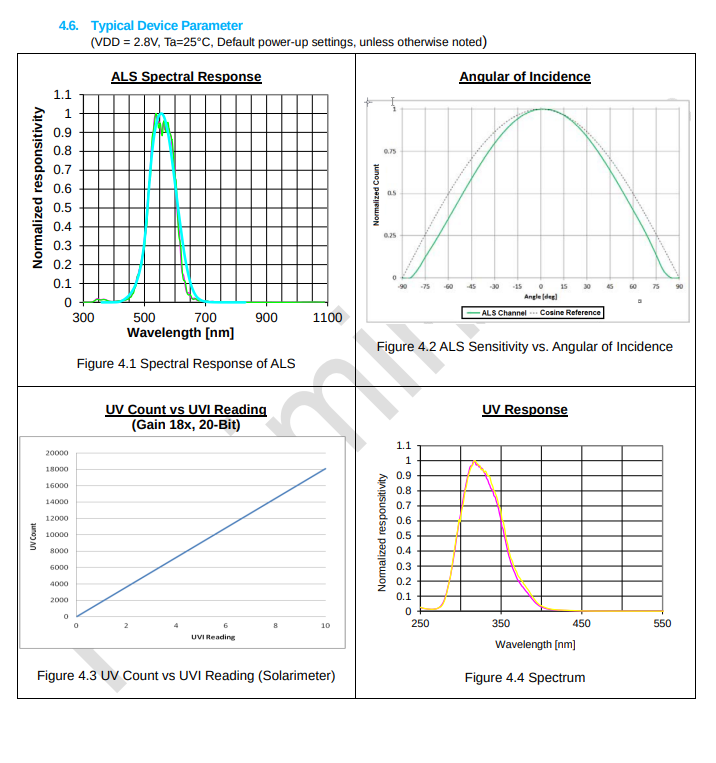

  光谱曲线数据图如下：

从上图可以看到照度数据的波峰大概在600nm，uv数据的波峰大概在310-320nm，

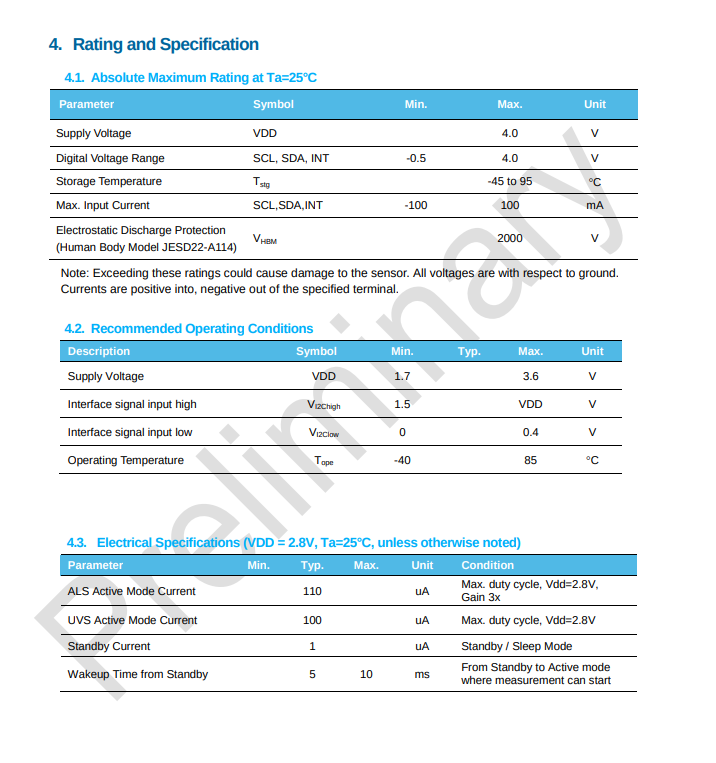

电源参数如下：

这块芯片推荐是3.3V电源，IIC驱动。

二、硬件电路设计

  这部分内容见规格书，有推荐的原理图，并且和普通的IIC电路没区别

三、固件程序设计

  目前这块芯片主要还是搭配单片机进行设计，主打一个价格优势，所以IIC驱动都是现成。

1. IIC驱动

   驱动地址：0x53；

2. 芯片地址与说明

   这部分详细的还是要参考规格书，从规格书中，我认为比较重要的是以下几个寄存器
   | 地址 | 含义 |
   | :———: | :————————-: |
   | 0x00 | 激活芯片与设置工作模式|
   | 0x04 | 设置分辨率与采样时间|
   | 0x05 | 设置传感器增益|
   | 0x0D-0x0F | 照度数据|
   | 0x10-0x12 | 紫外线数据|

3. 计算照度与紫外线数据

  这部分内容可以查看《LTR-390UV_Final_ DS_V1 1.pdf》文件的第7节

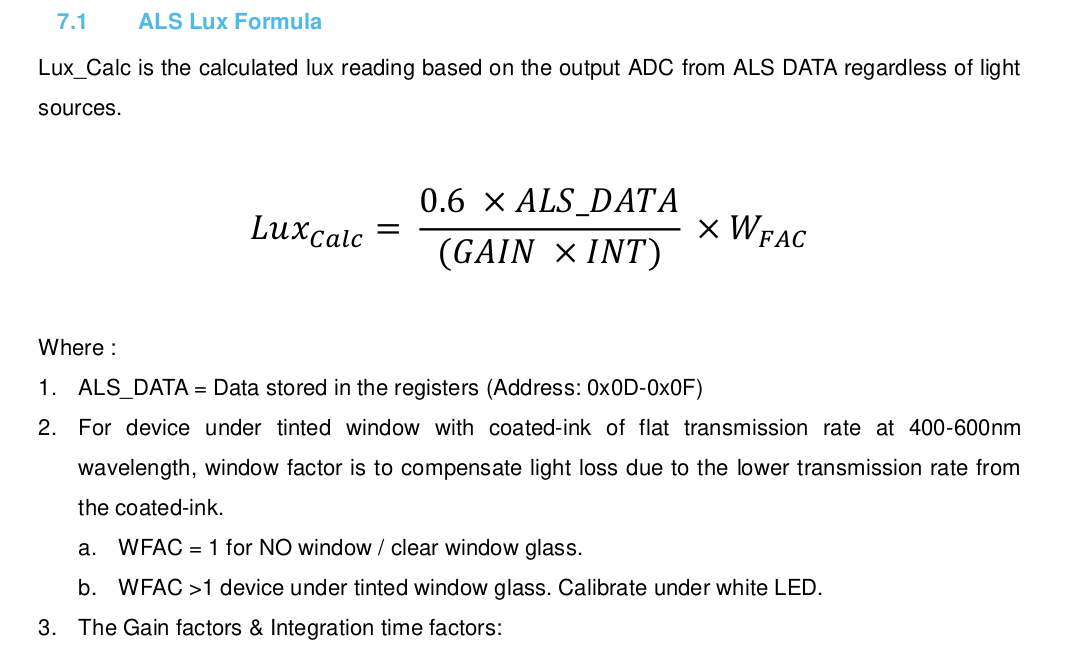

• 当然不想看也可以看

  * 照度数据的计算即使没有这个公式，自行使用标准源进行校准，其实也是准确的

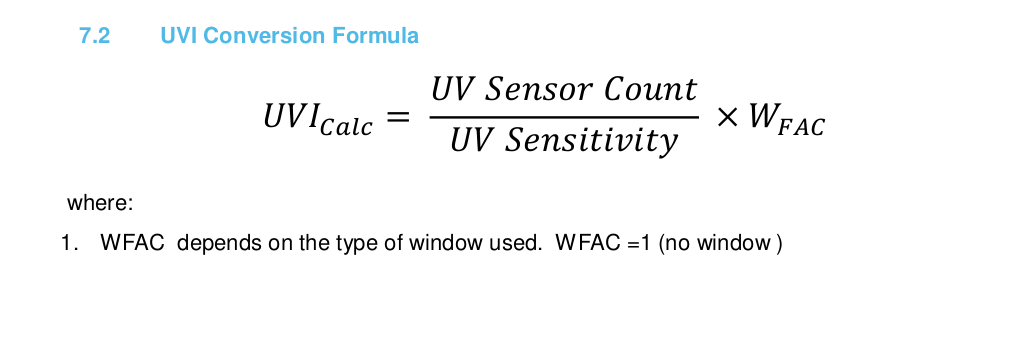

• 紫外线计算公式如下

  如果需要计算UVI，参考
  这里的𝑈𝑉 𝑆𝑒𝑛𝑠𝑖𝑡𝑖𝑣𝑖𝑡𝑦规格书中是1810，也有2300的，还是推荐使用1810这个值，2300是我在github上找的时候，忘记那篇issue提及了

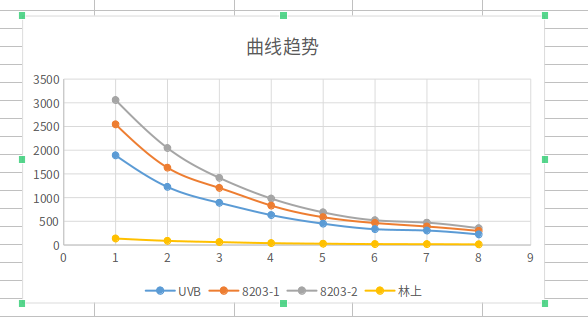

  如果需要计算uw/cm^2 ;这部分就需要标准表与标准光源，不过我在国内找了许久，并没有找到价格合适并且带计量报告的标准表，只能使用一个爬宠紫外线照度表加上一个310nm的紫外线光源进行标定，

  也买了林上的紫外线照度表，不过他的响应曲线不好，几个购买的表差距都挺大的，难顶。

  完整的数据文件,点击下载
